Sisteme din oțel

Producem tâmplăria din oțel pe sisteme Jansen, un producător elvețian de profile din oțel prezent pe piață de peste șase decenii.

Oțelul este materialul cu care se obțin cele mai mici lățimi vizibile de profil și singurul care nu este combustibil. De aceea îl folosim în două situații foarte diferite: la clădirile de patrimoniu, unde geometria existentă trebuie reprodusă exact, și la compartimentările cu cerințe de rezistență la foc, unde peretele trebuie să rămână transparent.

Fiecare sistem de mai jos are secțiunea de detaliu publicată de producător, caracteristicile tehnice declarate și legătura către fișa oficială.

Categorii

Patru familii de sisteme

6 sistemeFerestre din oțelProfile suple, cu sau fără rupere termică, de la fereastra de patrimoniu până la sistemul certificat pentru case pasive.

12 sistemeUși din oțelUși de acces pentru trafic intens, uși cu izolare termică ridicată și uși interioare cu profil minimal.

6 sistemeProtecție la foc și la fumUși, ferestre, pereți și fațade cu rezistență la foc de la E30 până la EI90, plus uși de control al fumului.

5 sistemePereți vitrați și fațadeSistemele VISS de montant-traversă: fațadă izolată termic cu certificat Passivhaus, variantă fără structură portantă, structural glazing și fațadă rezistentă la foc.

Sisteme

Ferestre din oțel

Profile suple, cu sau fără rupere termică, de la fereastra de patrimoniu până la sistemul certificat pentru case pasive.

Jansen Janisol – secțiune de colț la 90° a profilului din oțel pentru fereastră, render oficial

Jansen Janisol — fereastrăSistemul de bază cu rupere termică, în oțel sau oțel inoxidabil.Adâncime de montaj60 / 64 mmTransmitanță Uwde la 1,5 W/m²KAcusticpână la Rw 45 dBEfracțiepână la RC3Vezi detalii

Jansen Janisol HI – secțiune de colț la 90° a profilului din oțel cu rupere termică, render oficial

Jansen Janisol HI — fereastrăVarianta de izolare maximă: Uw de la 0,69 W/m²K la ochiul fix.Adâncime cercevea90 mmTransmitanță Uwde la 0,69 W/m²KAcusticpână la Rw 46 dBEfracțieRC1N – RC3Vezi detalii

Jansen Janisol Primo – secțiune de colț la 90° a profilului din oțel de 60 mm, render oficial

Jansen Janisol Primo — fereastrăAdâncime de montaj de doar 60 mm, cu rupere termică.Adâncime de montaj60 mmTransmitanță Uwde la 1,0 W/m²KAcusticpână la Rw 45 dBEfracțiepână la RC3Vezi detalii

Jansen Janisol Arte 2.0 – secțiune de colț la 90° a profilului suplu din oțel, render oficial

Jansen Janisol Arte 2.0 — fereastrăLățimi vizibile de 25 sau 40 mm la ochiul fix, pe o adâncime de 60 mm.Adâncime constructivă60 mmLățime vizibilăde la 20 mmAcusticpână la 45 dBEfracțiepână la RC2Vezi detalii

Jansen Janisol Arte 66 – secțiune de colț la 90° a profilului din oțel de 66 mm, render oficial

Jansen Janisol Arte 66 — fereastrăOscilo-batantă cu feronerie ascunsă, pe o adâncime de 66 mm.Adâncime constructivă66 mmLățime vizibilăde la 28 mmAcusticpână la 47 dBGreutate canatpână la 180 kgVezi detalii

Jansen-Economy 50 – secțiune de colț la 90° a profilului din oțel fără rupere termică, render oficial

Jansen-Economy 50 — fereastrăAdâncime de montaj de 50 mm, fără rupere termică.Adâncime de montaj50 / 58,5 mmIzolarefără rupere termicăEfracțiepână la RC3Glonțpână la FB6Vezi detalii

Sisteme

Uși din oțel

Uși de acces pentru trafic intens, uși cu izolare termică ridicată și uși interioare cu profil minimal.

Jansen Janisol – secțiune de colț la 90° a profilului din oțel pentru ușă, render oficial

Jansen Janisol — ușăUșa de referință pentru clădiri cu public numeros, în oțel sau inox.Adâncime de montaj60 mmTransmitanță Udde la 1,5 W/m²KAcusticpână la Rw 45 dBEfracțiepână la RC3Vezi detalii

Jansen Janisol HI – secțiune de colț la 90° a profilului de ușă cu rupere termică, render oficial

Jansen Janisol HI — ușăUd de 1,0 W/m²K cu geam triplu, la o ușă de clădire publică.Adâncime de montaj80 mmTransmitanță Udde la 1,0 W/m²KAcusticpână la Rw 45 dBEfracțiepână la RC3Vezi detalii

Jansen Janisol 70 – secțiune de colț la 90° a profilului de ușă pentru geam triplu, render oficial

Jansen Janisol 70 — ușăProfile Janisol de 60 cu izolatori Primo, pentru geam triplu.Adâncime de montaj70 mmTransmitanță Ufde la 1,0 W/m²KAcusticpână la Rw 46 dBCanat maxim3000 mmVezi detalii

Jansen Janisol Arte 2.0 – secțiune de colț la 90° a profilului de ușă din oțel, render oficial

Jansen Janisol Arte 2.0 — ușăLățimi vizibile minime, în oțel, inox sau oțel Corten.Adâncime constructivă60 mmTransmitanță Udde la 1,9 W/m²KAcusticpână la Rw 45 dBRezistență la vântC5/B5Vezi detalii

Jansen-Economy 60 – secțiune de colț la 90° a profilului de ușă din oțel, render oficial

Jansen-Economy 60 — ușăAdâncime și grosime de perete mai mari, pentru uși grele.Adâncime de montaj60 mmAcusticpână la 44 dBEfracțiepână la RC3GlonțFB4 – FB6Vezi detalii

Jansen-Economy 50 – secțiune de colț la 90° a profilului de ușă coplanară, render oficial

Jansen-Economy 50 — ușăSistemul pentru uși coplanare, fără rupere termică.Adâncime de montaj50 mmAcusticpână la Rw 45 dBRezistență la vântpână la C5Glonțpână la FB6/NSVezi detalii

Jansen Art'15 – secțiune de colț la 90° a profilului minimal pentru uși interioare, render oficial

Jansen Art'15 — ușă interioarăCel mai îngust profil din gamă, pentru uși și pereți interiori.Adâncime constructivă50 mmLățime vizibilăde la 25 mmAcusticpână la Rw 43 dBCanat maxim900 × 2400 mmVezi detalii

Jansen Janisol – secțiune de colț la 90° a ușii antistrivire, render oficial

Jansen Janisol — ușă antistrivireSemicochilii rotunjite pe muchia secundară de închidere.Protecție la strivireDIN 18650Standard de produsEN 14351-1Compatibilitategama JanisolAcționareamortizor sau automatizareVezi detalii

Jansen Janisol 2 – secțiune de colț la 90° a ușii antistrivire EI30, render oficial

Jansen Janisol 2 — ușă antistrivire EI30Protecție la foc EI30 și antistrivire, în același element.Rezistență la focEI30Protecție la strivireDIN 18650, EN 16005Ușă simplăpână la 1380 × 3000 mmUșă dublăpână la 3000 × 3000 mmVezi detalii

Jansen VISS – secțiune de colț la 90° a ușii integrate în fațadă, render oficial

Jansen VISS — uși în fațadăUși integrate în fațadă, pe profilele standard VISS.Transmitanță Ufde la 2,0 W/m²KÎnălțime canat2000 – 6000 mmGreutate canatpână la 550 kgGrosime vitraj17 – 52 mmVezi detalii

Jansen Janisol Arte 66 – secțiune de colț la 90° a ușii de ridicare-culisare, render oficial

Jansen Janisol Arte 66 — ușă de ridicare-culisareCanate de până la 3.000 × 2.600 mm și 400 kg.Adâncime de montaj185 mmCanat maxim2600 × 3000 mmGreutate canatpână la 400 kgAcusticpână la Rw 40 dBVezi detalii

Jansen Janisol – secțiune de colț la 90° a compartimentării pliante din oțel, render oficial

Jansen Janisol — compartimentare pliantăPerete pliant din oțel, pentru interior sau exterior.Adâncime de montaj60 mmCanate2 – 6Greutate canatpână la 100 kgAcusticpână la Rw 45 dBVezi detalii

Sisteme

Protecție la foc și la fum

Uși, ferestre, pereți și fațade cu rezistență la foc de la E30 până la EI90, plus uși de control al fumului.

Jansen Janisol C4 – secțiune de colț la 90° a profilului de ușă rezistentă la foc EI60/EI90, render oficial

Jansen Janisol C4 — ușă EI60 / EI90EI90 la o grosime de element de numai 70 mm.Rezistență la focEI60 și EI90Grosime element70 mmPerete despărțitorpână la EI120Înălțime ușăpână la 2,50 mVezi detalii

Jansen Janisol 2 – secțiune de colț la 90° a combinației EI30 de 70 mm, render oficial

Jansen Janisol 2 — combinație EI30, 70 mmUși EI30 care se combină cu pereți EI60 sau EI90.Rezistență la focEI30 / EI60 / EI90Adâncime de montaj70 mmÎnălțime ușăpână la 3,0 mIeșire de urgențăEN 1125 / EN 179Vezi detalii

Jansen-Economy 60 – secțiune de colț la 90° a profilului rezistent la foc, render oficial

Jansen-Economy 60 — ușă E30 / EW30 / E60 / EW60Uși rezistente la foc și ochiuri fixe până la clasa E90.Rezistență la focE30 / EW30 / E60 / EW60Control al fumuluiDIN 18095Înălțime ușăpână la 3,8 mDurabilitateC5Vezi detalii

Jansen-Economy 50 – secțiune de colț la 90° a profilului rezistent la foc, render oficial

Jansen-Economy 50 — ușă rezistentă la focE30 / EW30 / E60 / EW60, pe profilul de 50 mm.Rezistență la focE30 / EW30 / E60 / EW60Vitraj fixpână la E120Înălțime ușăpână la 3,8 mControl al fumuluiDIN 18095Vezi detalii

Jansen-Economy 50 RS – secțiune de colț la 90° a profilului de control al fumului, render oficial

Jansen-Economy 50 RS — ușă și perete de control al fumuluiUși de control al fumului mari și grele, cu profil zvelt.Control al fumuluiDIN 18095ÎncercareEN 1634-3DurabilitateC5Ieșire de urgențăEN 1125 / EN 179Vezi detalii

Jansen Janisol 2 – secțiune de colț la 90° a ușii culisante rezistente la foc EI30, render oficial

Jansen Janisol 2 — ușă culisantă rezistentă la foc EI30Culisantă EI30, cu sau fără funcție de ieșire de urgență.Rezistență la focEI30Ușă simplăpână la 1400 × 2500 mmUșă dublăpână la 2800 × 2500 mmÎnălțime elementpână la 4040 mmVezi detalii

Sisteme

Pereți vitrați și fațade

Sistemele VISS de montant-traversă: fațadă izolată termic cu certificat Passivhaus, variantă fără structură portantă, structural glazing și fațadă rezistentă la foc.

Jansen VISS – secțiune de colț la 90° a montantului de fațadă din oțel, render oficial

Jansen VISS — fațadăFațadă cu izolare termică ridicată, cu certificat Passivhaus.Transmitanță Ufde la 0,65 W/m²KLățime vizibilă50 și 60 mmAcusticRw 47 dBEfracțieRC2 – RC3Vezi detalii

Fațadă vitrată realizată cu sistemul Jansen VISS Basic

Jansen VISS Basic — fațadăFațadă fără structură portantă proprie, pe profile curente.Transmitanță Ufde la 0,95 W/m²KLățime vizibilăde la 50 mmGrosime umplutură6 – 70 mmEfracțieRC2 – RC4Vezi detalii

Fațadă cu prindere structurală, sistem Jansen VISS SG

Jansen VISS SG — fațadă structural glazingFațadă integral vitrată, cu panouri de până la 2,5 × 5,0 m.Transmitanță Ufde la 0,84 W/m²KPanou vitrat maxim2,5 × 5,0 mLățime vizibilă50 și 60 mmAdâncime de montaj50 – 250 mmVezi detalii

Jansen VISS Fire – secțiune de colț la 90° a fațadei rezistente la foc, render oficial

Jansen VISS Fire — fațadă EI30, EI60 și EI90Fațadă de compartimentare, în trei clase de rezistență la foc.Rezistență la focEI30, EI60 și EI90Lățime vizibilă50 și 60 mmAdâncime constructivă50 – 280 mmTransmitanță Ucwde la 0,96 W/m²KVezi detalii

Fațadă rezistentă la foc, sistem Jansen VISS Fire EI30 RC2/RC3

Jansen VISS Fire — fațadă EI30 RC2/3Compartimentare EI30 și rezistență la efracție RC2 sau RC3, în același sistem.Rezistență la focEI30Rezistență la efracțieRC2 și RC3Lățime vizibilă50 și 60 mmTransmitanță Ufde la 1,3 W/m²KVezi detalii

Accesorii

Feroneria sistemelor Jansen

Profilul dă geometria, feroneria decide cum se comportă elementul în exploatare.

Jansen

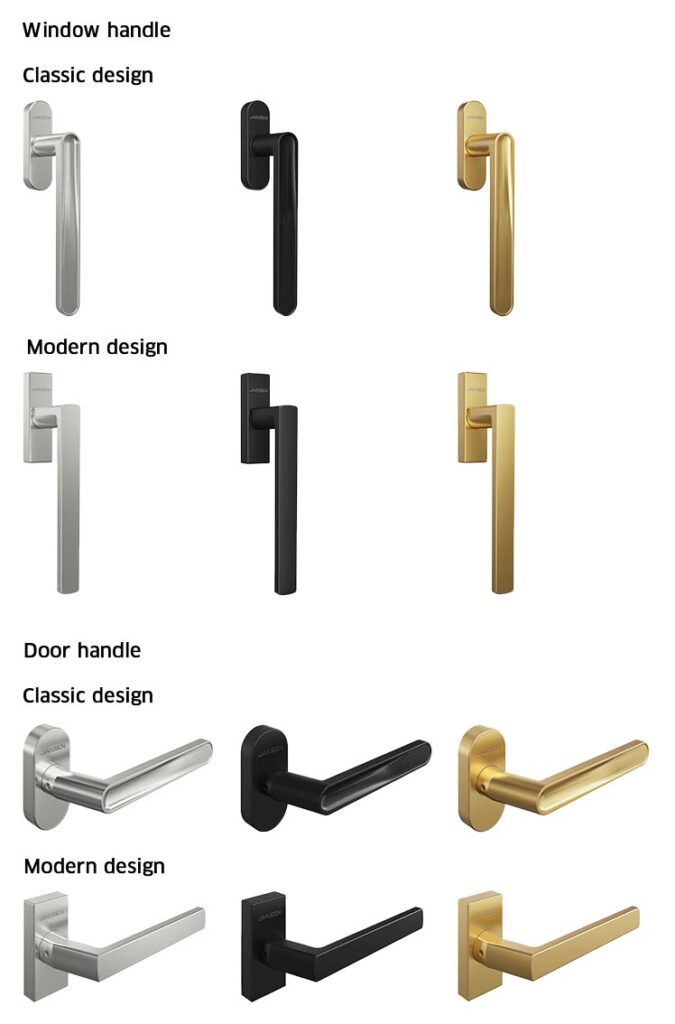

Mânere

O singură linie de mânere, desenată pentru profilele suple din oțel. Rozeta îngustă este tot ce încape pe o lățime vizibilă de 25 mm fără să strice proporția.

Oțel inoxidabil, desen extra-subțire
Rozete extra-înguste și clapetă la 90°
20.000 de cicluri la ferestre, 200.000 la uși
Variante clasice și moderne, pentru fereastră și pentru ușă

Jansen

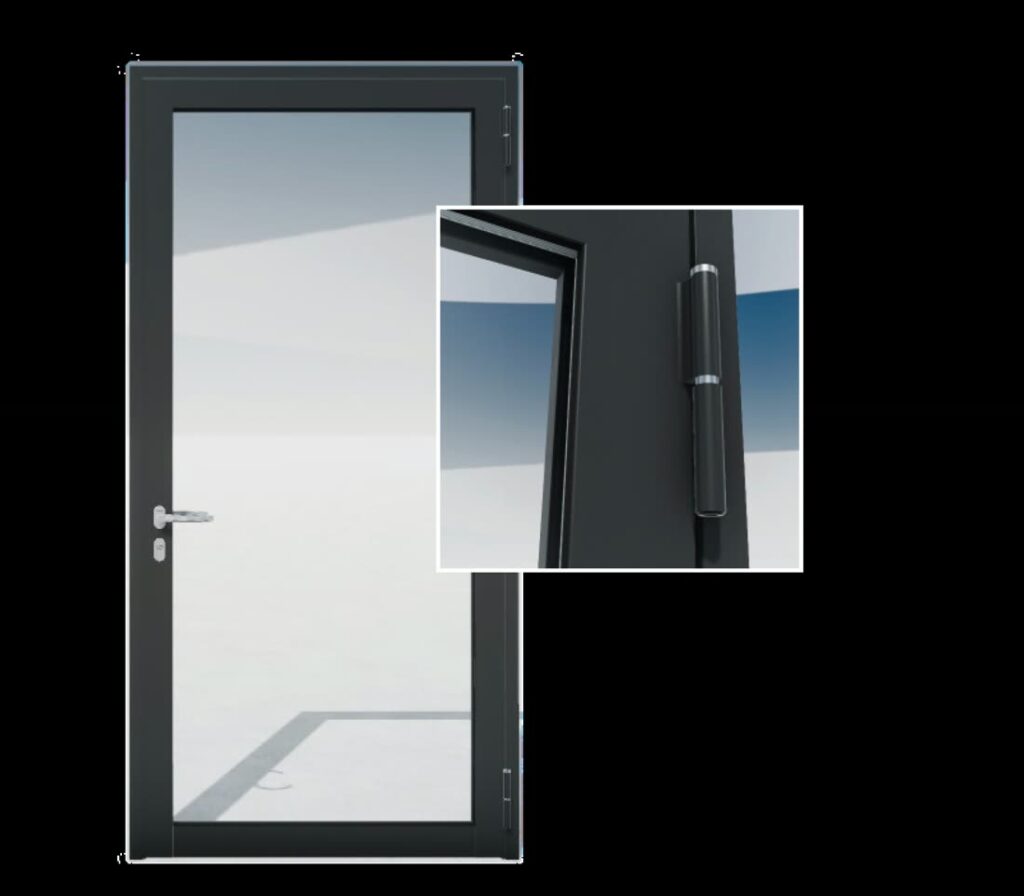

Balamale

Balamaua decide cât poate cântări canatul și cât de curat se citește cantul ușii. Jansen publică ambele variante, vizibilă și ascunsă, pe aceleași profile.

Oțel și oțel inoxidabil, sudate sau înșurubate
Variantă vizibilă și variantă ascunsă
Balamale 3D cu înșurubare la Janisol Arte 2.0
Până la 180 kg la fereastră și 550 kg la ușa VISS

Jansen

Închideri și broaște

Numărul punctelor de închidere stabilește clasa de efracție și înălțimea maximă a canatului. La protecția la foc, broasca face parte din ansamblul certificat.

Broaște cu un zăvor și cu zăvor superior retractabil
Închideri multipunct, opțional motorizate

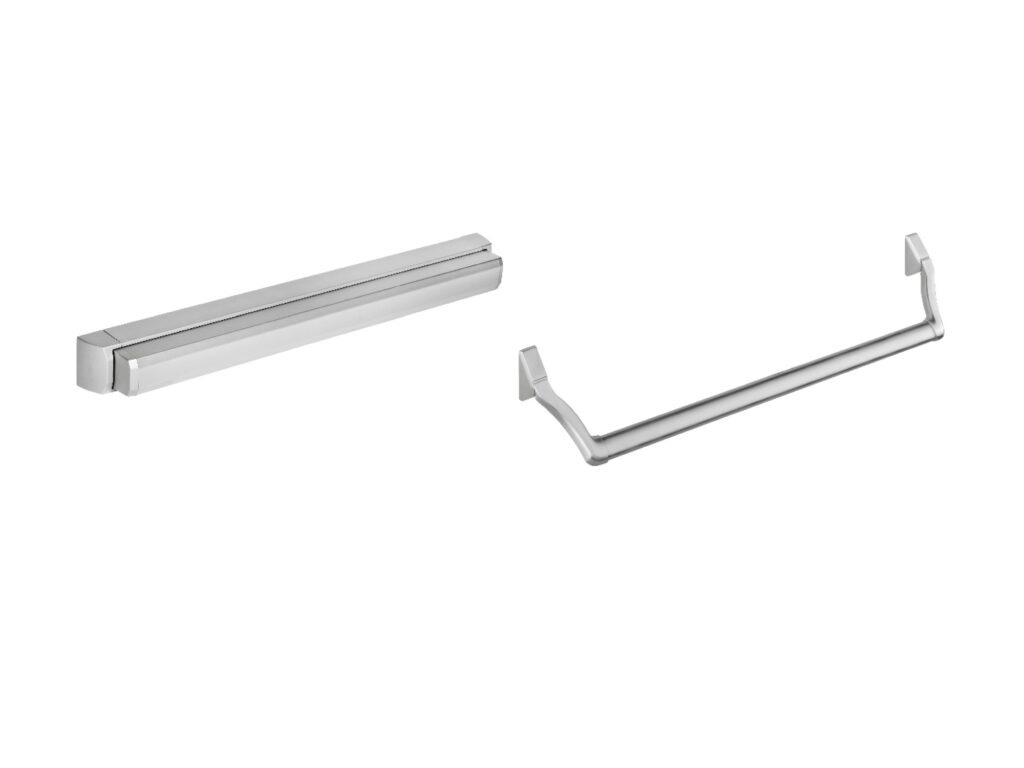

Broaște de panică și bare antipanică, EN 1125 și EN 179
Cilindri profilați și rotunzi la ușile VISS

Jansen

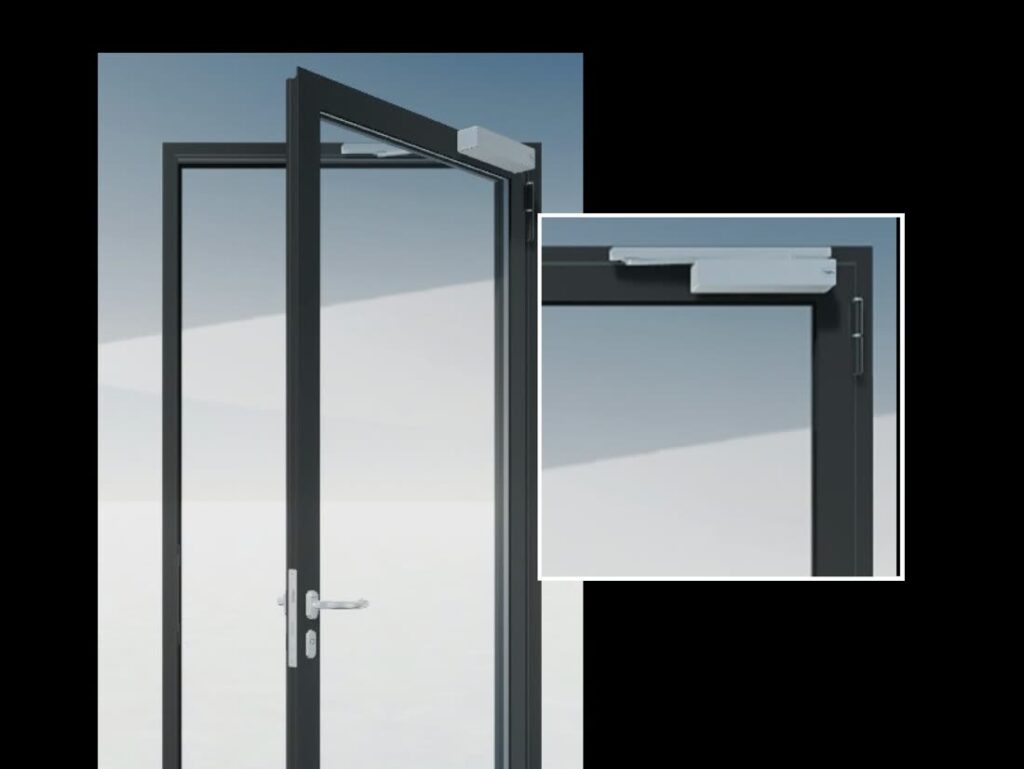

Accesorii de operare

Componentele care decid cum se comportă ușa în exploatare: cum se închide singură și în ce ordine se deschid cele două canate.

Amortizoare aplicate sau integrate în profil
Bare de selecție a ordinii de închidere
Acționări electrice pentru ferestre
Automatizări pentru ușile antistrivire

Jansen

Componente de finisare

Bagheta care ține geamul și garnitura care etanșează. La un profil de 25 mm lățime vizibilă, desenul baghetei schimbă citirea ferestrei.

Baghete de vitrare de design, în mai multe materiale
Canelură integrată pentru garnitură la Janisol Arte 2.0
Etanșare EPDM sau CR, cu reacție la foc diferită
Vitrare uscată sau cu chit

Codurile exacte se stabilesc odată cu sistemul și cu clasa cerută. La protecția la foc, feroneria face parte din ansamblul certificat și nu poate fi schimbată liber. Documentația Jansen despre feronerie.

Culori și finisaje

Materiale și culori

La oțel alegerea începe de la material, nu de la culoare: doar oțelul se vopsește, inoxul și Cortenul își păstrează aspectul propriu.

Oțel vopsit

Varianta curentă. Profilul zincat se vopsește în câmp electrostatic sau se emailează, pe cod din paleta de mai jos sau pe orice alt cod RAL comandat.

Oțel inoxidabil

Calitățile 1.4401 (AISI 316), 1.4404 și 1.4301 (AISI 304), brut sau lustruit. Nu se vopsește: aspectul vine din prelucrarea mecanică — șlefuire, periere, lustruire.

Oțel Corten

Oțel prerugănit, cu aspect industrial, disponibil la Janisol Arte 2.0 și Arte 66. Nu se vopsește; patina este chiar finisajul.

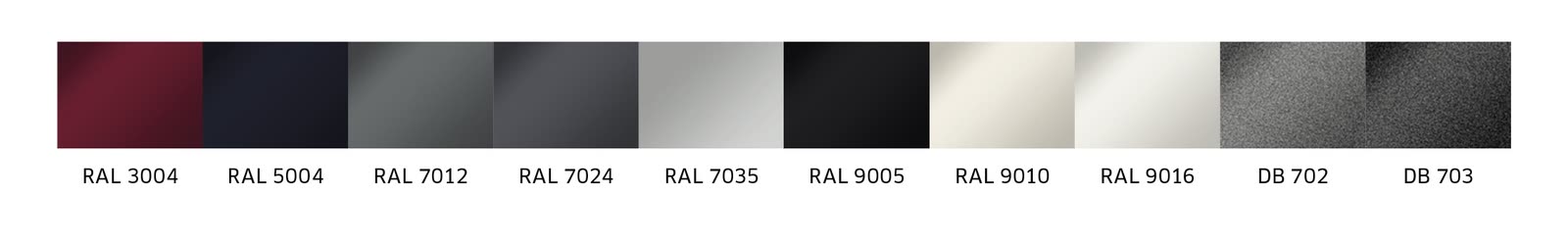

Culori pentru oțelul vopsit

Zece nuanțe cu cod, opt RAL și două DB. Orice alt cod RAL se poate comanda; paleta de mai sus este cea pe care producătorul o publică deschis. Reprezentarea pe monitor diferă de mostra fizică — nuanța se confirmă pe mostră, pe codul comandat.

Tratamente de suprafață

Vopsire în câmp electrostatic

Tratamentul curent pentru profilele zincate. Acoperă paleta RAL, cu grade diferite de luciu.

Emailare la cuptor

Alternativa la pulbere, pentru aceleași profile din oțel brut sau zincat.

Zincare

Protecția anticorozivă de bază. Majoritatea profilelor se livrează zincate în bandă.

Vopsire umedă

Acolo unde geometria piesei nu permite pulberea. La zonele expuse, vopsele înalt rezistente.

Prelucrare mecanică

Șlefuire, periere, lustruire. La inox, aspectul final vine de aici, nu dintr-un strat.

Sigiliul GSB

Profilele poartă sigiliul GSB, recertificat anual de institute independente.
