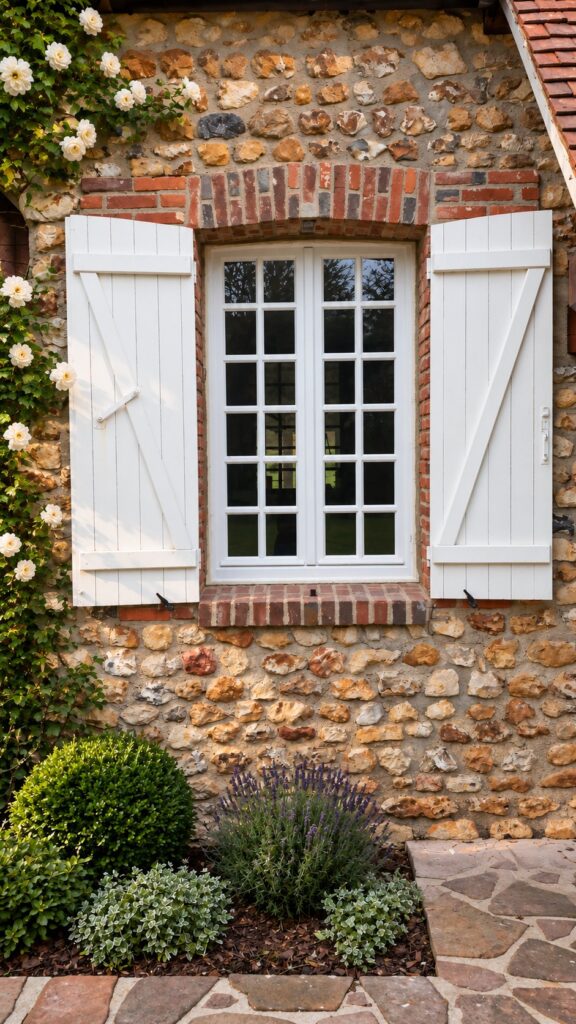

Ferestre clasice din lemn IV68

Profilul pe care îl folosim curent este cel de 68 mm. Construcția de 78 mm se stabilește pe proiect, odată cu pachetul de geam: falțul și grosimea vitrajului merg împreună și nu se pot alege separat. Grosimile de vitraj de mai sus sunt intervalele uzuale ale fiecărei clase de adâncime și se confirmă pe profilul comandat.

Ug este valoarea declarată a pachetului de geam, calculată conform EN 673 de producătorul geamului termoizolant. Nu este transmitanța ferestrei: fereastra montată are și ramă, și distanțier pe conturul geamului, iar acestea schimbă rezultatul. Valorile de mai sus sunt cele uzuale pentru alcătuirile respective și se confirmă pe fișa pachetului efectiv comandat.

Clasa se obține prin încercare pe elementul asamblat și este valabilă pentru tipul și dimensiunile încercate. Nu se transferă automat de la un tip de deschidere la altul și nici de la o dimensiune la alta.

Gama completă, cu ce declară fiecare producător pentru componentele lui, este pe pagina de accesorii pentru tâmplăria din lemn. Codurile exacte se stabilesc la comandă, în funcție de dimensiunea cercevelei și de nivelul de siguranță cerut.

Mânere de fereastră

Mânerul acționează feroneria ferestrei. Gama Roto acoperă trei linii de design, toate pentru ferestre și uși de balcon.

Roto Line

Linia clasică de mânere. Producătorul o descrie ca având tehnologie certificată RAL pentru funcționare de durată, cu elemente din aluminiu.

Roto Swing

A doua linie de design din gama de mânere Roto pentru ferestre și uși de balcon.

Roto Samba

Linie de mânere cu un desen mai rotunjit, pentru cine preferă un aspect mai discret.

Documentația producătorului

Feronerie de fereastră

Pentru ferestrele din lemn folosim feronerie Roto, în varianta cu balamale aplicate. Mai jos sunt soluțiile pe care producătorul le dă pentru tâmplăria din lemn.

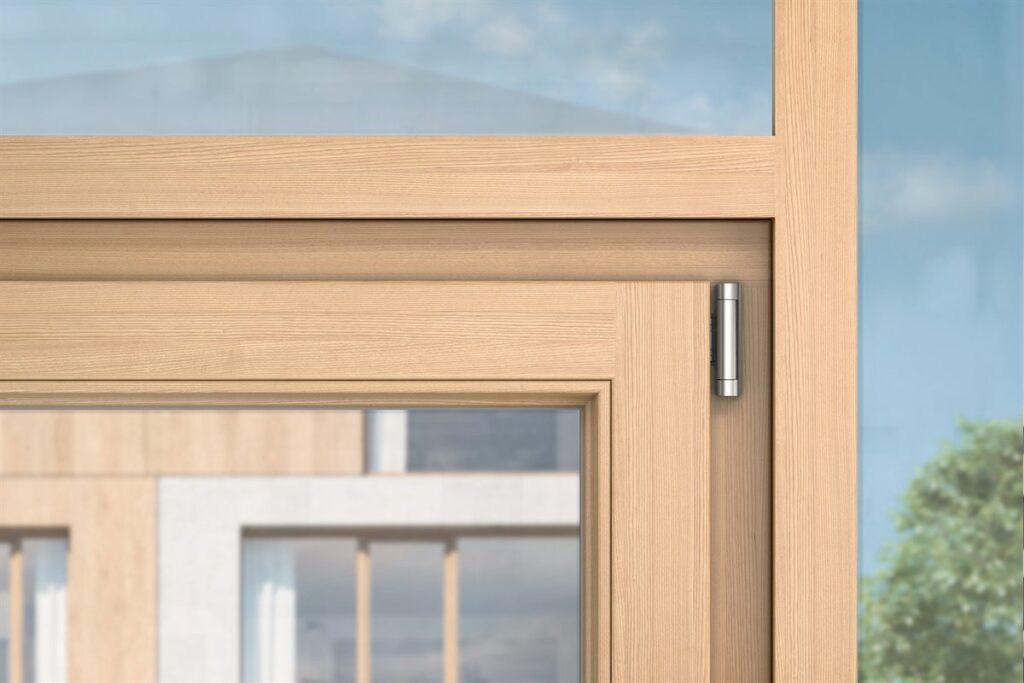

Roto NX

Sistemul de feronerie oscilo-batantă pe care îl folosim la tâmplăria din lemn. Producătorul îl dă ca sistem modular, cu protecție anticorozivă Roto Sil în clasa 5 conform DIN EN 1670 și certificare EN 13126-8, clasa H3 — 20.000 de cicluri.

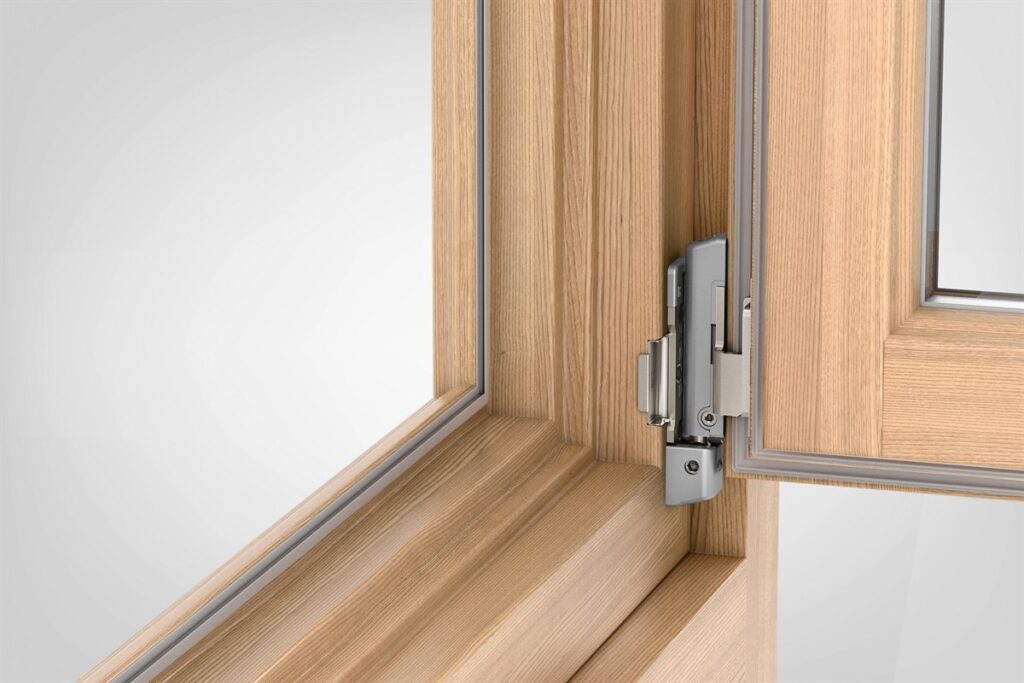

Roto NX | Balama T

Balamaua aplicată de serie pentru ferestrele din lemn, cu greutate a cercevelei de până la 150 kg. În nomenclatura Roto este balamaua aplicată pentru lemn, clasa H3.

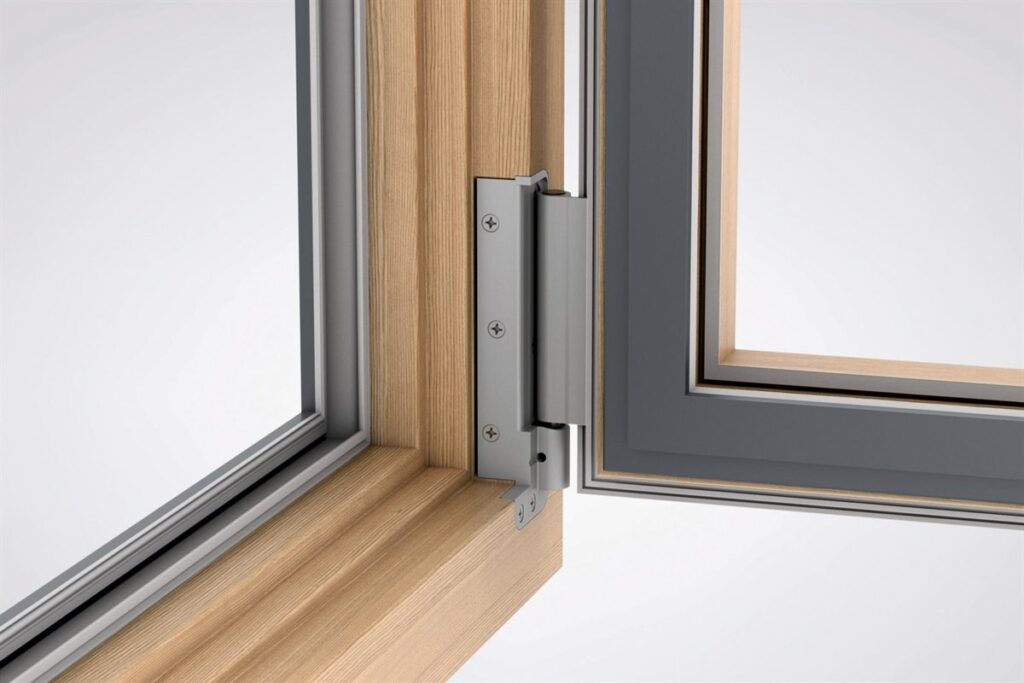

Roto NX | Balama Power Hinge

Varianta pentru cercevele grele: până la 200 kg la ferestrele oscilo-batante și până la 300 kg la cele numai basculante. Tot balama aplicată, tot pentru lemn.

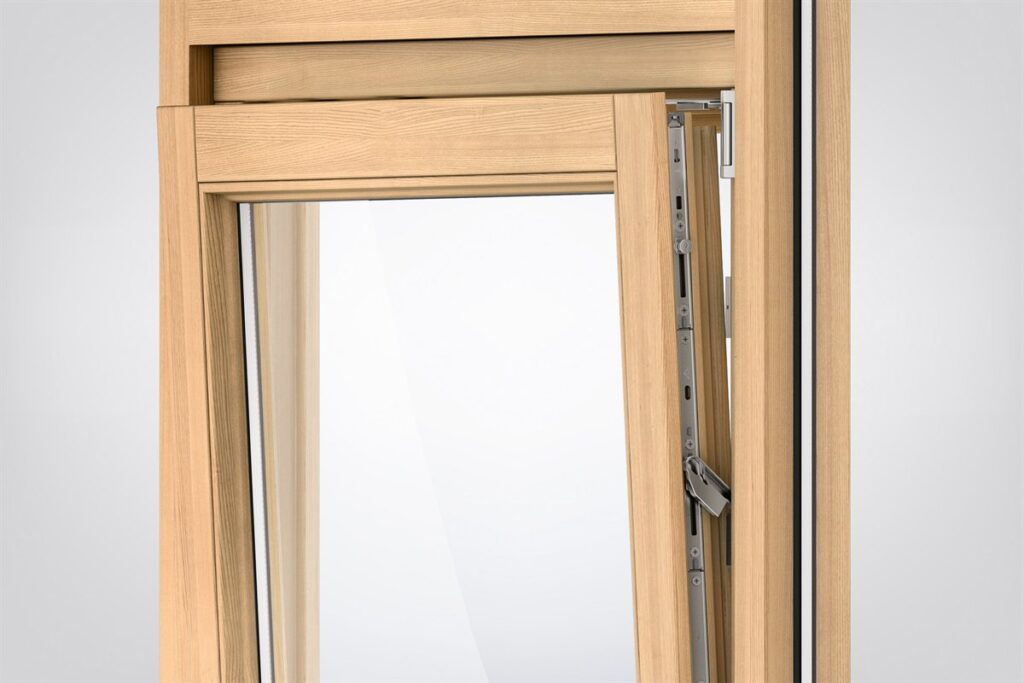

Roto NX | TiltSafe

Componentele cu care fereastra rămâne batată fără să piardă protecția la efracție: producătorul declară RC 2 în poziție batată.

Documentația producătorului

Balamale de ușă — aplicate 3D

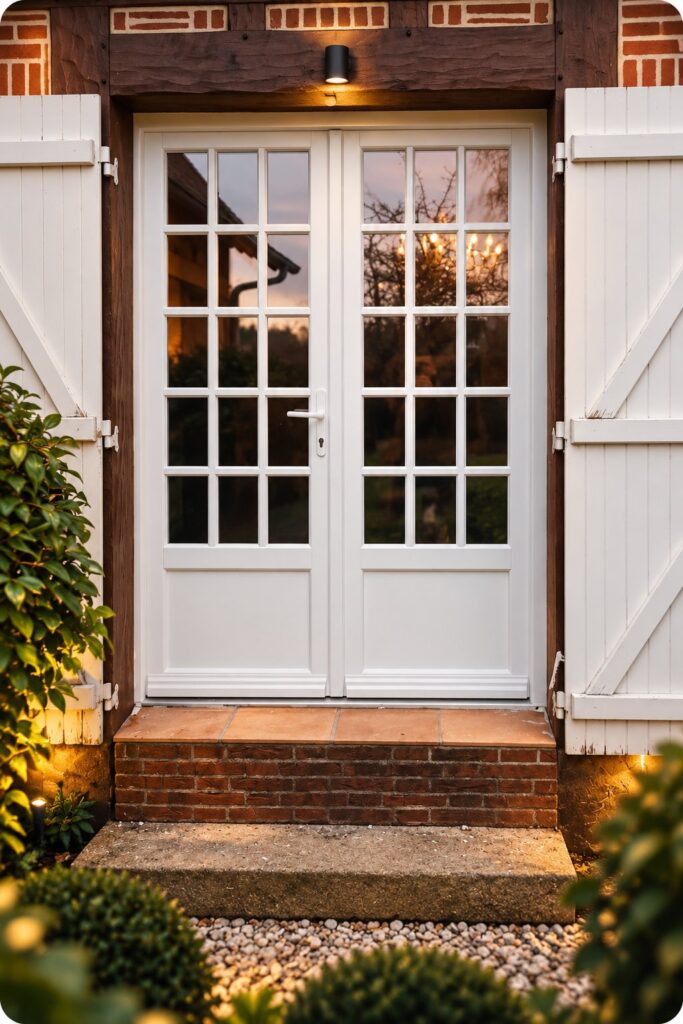

Pentru ușile executate în aceeași construcție din lemn. Se montează peste toc și peste foaie și se reglează pe toate cele trei direcții, inclusiv după montaj.

Roto Solid S | 117 NN

Balama aplicată 3D în două părți, pentru uși de până la 160 kg, pe toc și cercevea din lemn sau din PVC. Reglaj lateral ±5 mm, pe înălțime +4 / −1 mm și de presiune ±0,75 mm, plus ±0,75 mm din excentric. Marcaj CE conform DIN EN 1935:2002, clasa de balama 12, certificare SKG**.

Roto Solid S | 118 Z

Aceeași capacitate, cu axul care se poate monta din ambele sensuri — varianta de ales când spațiul dintre foaie și buiandrug este mic. Reglaj lateral +10 / −5 mm, pe înălțime ±4 mm, presiune ±0,75 mm plus ±0,5 mm, zonă de suprapunere 12,5–27,5 mm. Certificare SKG**.

Documentația producătorului

Balamale de ușă — cilindrice Roto Solid B

Varianta la care pe conturul ușii se vede doar un cilindru subțire, cu reglajul ascuns în rolă. Producătorul le declară pentru uși din lemn, PVC și aluminiu.

Roto Solid B | 218 P

Balama cilindrică în două părți, cu diametru de 18 mm, pentru uși de până la 80 kg din lemn, PVC sau aluminiu. Reglaj lateral ±3 mm, pe înălțime +4 / −2 mm, presiune ±1,5 mm. Marcaj CE conform DIN EN 1935:2002, clasa 11, certificare ift QM 343, 200.000 de cicluri, coroziune clasa 5 conform DIN EN 1670.

Roto Solid B | 222 P

Aceeași construcție în două părți, cu rola de 22 mm, pentru uși de până la 120 kg. Potrivită pentru uși antiefracție RC 2, cu certificare SKG**. Marcaj CE clasa 13, ift QM 343, 200.000 de cicluri, coroziune clasa 5.

Roto Solid B | 318 P

Varianta în trei părți, cu rolă de 18 mm, pentru uși de până la 120 kg. A treia parte distribuie sarcina pe o suprafață mai mare. Marcaj CE clasa 11, ift QM 343, 200.000 de cicluri, coroziune clasa 5.

Roto Solid B | 322 P

Capătul de sus al gamei: trei părți și rolă de 22 mm, pentru uși de până la 160 kg. Potrivită pentru uși antiefracție RC 2, cu certificare SKG**. Marcaj CE clasa 11 în falț sau 12 pe suprapunere, ift QM 343, 200.000 de cicluri, coroziune clasa 5.

Documentația producătorului

Accesorii decorative

Pe o fereastră IV68 cu feronerie modernă, închiderea este făcută de mecanismul ascuns din falț. Cremona montată pe canat are în acest caz rol estetic — este o falsă cremonă — și permite obținerea aspectului tradițional fără să se renunțe la performanța feroneriei de azi. Mânerele decorative rămân, în schimb, piese funcționale: ele acționează feroneria.

Mânere de fereastră MCV F01 și F02

Mânere cu desen clasic și pătrat de acționare, pentru ferestrele din lemn. F01 cu rozetă ornamentală, F02 cu șild alungit. Se montează pe feroneria ferestrei și o acționează.

Cremone MCV C01 – C06

Șase desene de cremonă, în finisaje alamă, bronz și negru, cu rozete și mânere de forme diferite. Se aleg după desenul tâmplăriei și după finisajul restului feroneriei.

Seturi complete MCV C7 și C8

Setul întreg pentru o cremonă: mânerul, rozeta cu gaură de cheie, suporții de tijă și tija propriu-zisă, livrate în același finisaj. C7 în negru, C8 în alamă patinată.

Balamale decorative MCV B01 – B04

Balamale vizibile, cu bolț ornamental. B01 zincat, B02 și B03 în tonuri de bronz și alamă patinată, B04 în negru forjat, cu bolț profilat. Rămân la vedere pe cantul ferestrei, deci fac parte din imaginea ei.

Falsa cremonă nu participă la închidere și nu schimbă clasa de siguranță a ferestrei: aceasta se obține din feroneria modernă, din blocatorii din toc și din mâner. Combinația exactă se stabilește la comandă.
