Tâmplărie din aluminiu

UȘI ARMONICĂ

Până la 14 foi care se pliază complet lateral, cu colț la 90º fără montant.

Ușa armonică rezolvă altceva decât culisantul: nu lasă foaia în dreptul golului, ci o pliază complet lateral. Un perete vitrat de șase metri poate dispărea aproape în întregime, lăsând deschiderea liberă.

Cele două sisteme merg amândouă până la 14 foi și admit colț la 90º fără montant, dar diferă clar la izolare: Bi-Fold Plus coboară transmitanța la 0,78 W/m²K, față de 0,97 la Bi-Fold, și urcă etanșeitatea la vânt de la Clasa A3 la Clasa C3.

Bi-Fold Plus are în plus un test de deschideri și închideri repetate, cu valori declarate separat pentru foaia principală și pentru foile pare.

Cere ofertă pentru Uși armonică

Pe scurt

Valorile care decid alegerea

Uwde la 0,78 W/m²K

Foi1 până la 14

Foaie maximă1.200 × 3.000 mm

Variante2 sisteme

Comparație

Variantele familiei, una lângă alta

Caracteristică	BI-FOLD DOOR · Ușă armonică	BI-FOLD PLUS DOOR · Ușă armonică, variantă întărită
Transmitanță termică	Uw ≥ 0,97 W/m²K	Uw ≥ 0,78 W/m²K
Vitrare	maximum 45 mm / minimum 25 mm	maximum 48 mm / minimum 25 mm
Cotă vizibilă toc	73 mm	80 mm
Cotă vizibilă cercevea	73 mm	80 mm
Bară de poliamidă	toc 20 mm / cercevea 30 mm	toc 45 mm / cercevea 45 mm
Dimensiuni maxime / foaie	L 1.200 mm × H 3.000 mm	L 1.200 mm × H 3.000 mm
Greutate maximă / foaie	120 kg	120 kg

O liniuță înseamnă că fișa tehnică a variantei respective nu declară acea valoare. Nu am completat-o cu valoarea altei variante.

Variante

Fiecare variantă, cu fișa ei

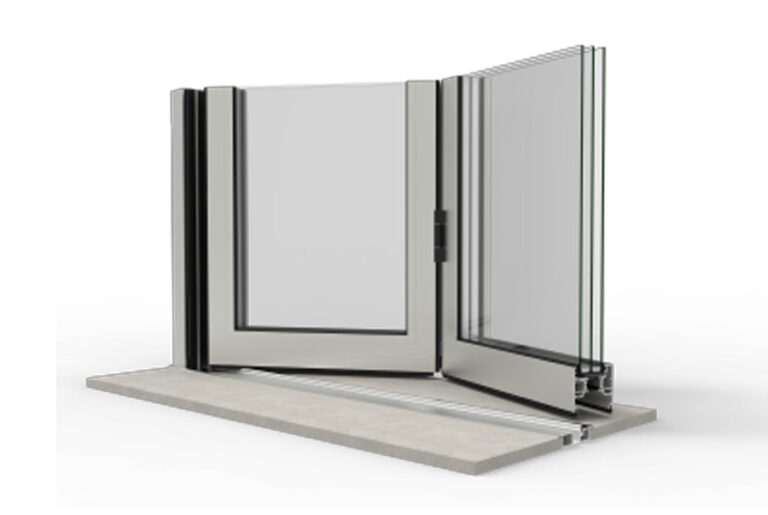

BI-FOLD DOOR

Ușă armonică

Sistemul de bază, cu toc și cercevea de 73 mm. Fișa declară un test de securitate trecut pe o configurație de 3 foi.

Caracteristici

Transmitanță termică: Uw ≥ 0,97 W/m²K
Vitrare: maximum 45 mm / minimum 25 mm
Cotă vizibilă toc: 73 mm
Cotă vizibilă cercevea: 73 mm
Grosime profil: ușă 1,8 mm
Bară de poliamidă: toc 20 mm / cercevea 30 mm
Dimensiuni maxime / foaie: L 1.200 mm × H 3.000 mm
Greutate maximă / foaie: 120 kg
Aliaj de extrudare: 6063 T-5

Clase obținute la încercări

Permeabilitate la aer (UNE-EN 12207): Clasa 4
Etanșeitate la apă (UNE-EN 12208): Clasa 9A
Rezistență la vânt (UNE-EN 12210): Clasa A3
Epruvetă de referință: 2,70 × 2,53 m / 3 foi
Test de securitate: trecut (3 foi, configurație 330, 2.701 × 2.517 mm)
Testare verificată de: ALUMINIOS CORTIZO S.A.U.

Posibilități de deschidere

Spre interior: de la 1 la 14 foi.
Spre exterior: de la 1 la 14 foi, cu posibilitate de colț la 90º fără montant.

Finisaje

Posibilitate de bicolor
Vopsire în câmp electrostatic (RAL, pestriț și texturat), conform Qualicoat >60 microni
Vopsire cu efect de lemn, conform standardului Qualideco
Anodizare, conform Ewwa Euras / Clasa standard 15, opțional Clasele 20 și 25

Fișa acestui sistem nu declară valoare de izolare acustică.

Descarcă fișa tehnicăFișă tehnică oficială CORTIZO, în engleză – PDF · 212 KBBI-FOLD DOOR

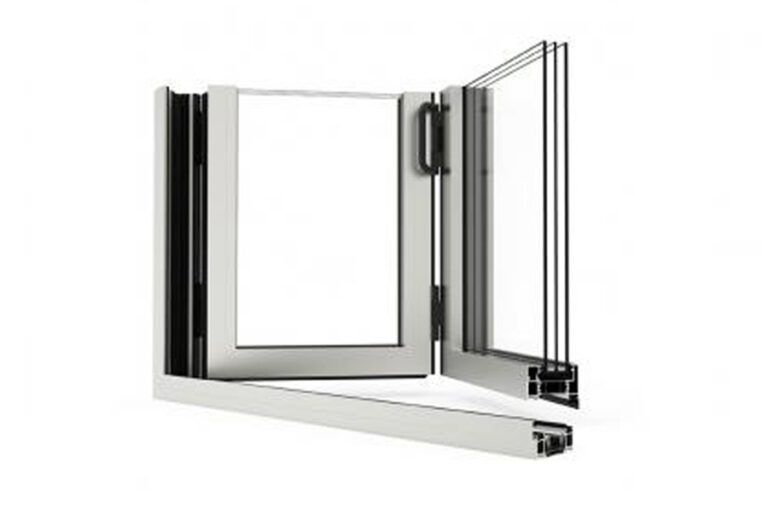

BI-FOLD PLUS DOOR

Ușă armonică, variantă întărită

Toc și cercevea de 80 mm, bară de poliamidă de 45 mm pe ambele. Singurul dintre cele două sisteme cu test de deschideri și închideri repetate.

Caracteristici

Transmitanță termică: Uw ≥ 0,78 W/m²K
Vitrare: maximum 48 mm / minimum 25 mm
Cotă vizibilă toc: 80 mm
Cotă vizibilă cercevea: 80 mm
Grosime profil: ușă 1,8 mm
Bară de poliamidă: toc 45 mm / cercevea 45 mm
Dimensiuni maxime / foaie: L 1.200 mm × H 3.000 mm
Greutate maximă / foaie: 120 kg
Aliaj de extrudare: 6063 T-5

Clase obținute la încercări

Permeabilitate la aer (UNE-EN 12207): Clasa 4
Etanșeitate la apă (UNE-EN 12208): Clasa E750
Rezistență la vânt (UNE-EN 12210): Clasa C3
Epruvetă de referință: 3,73 × 2,50 m / 3 foi
Deschideri și închideri repetate (UNE-EN 1191): 50.000 de cicluri (foaia principală); 25.000 de cicluri (foile pare), epruvetă 3 foi, configurație 321, 3,73 × 2,50 m
Test de securitate: trecut (3 foi, configurație 321, 2,70 × 2,50 m)
Testare verificată de: ALUMINIOS CORTIZO S.A.U.

Posibilități de deschidere

Spre interior: 1–14 foi.
Spre exterior: 1–14 foi, cu posibilitate de colț la 90º fără montant.

Finisaje

Posibilitate de bicolor
Vopsire în câmp electrostatic (RAL, pestriț și texturat), conform Qualicoat >60 microni
Vopsire cu efect de lemn, conform standardului Qualideco
Anodizare, conform Ewwa Euras / Clasa standard 15, opțional Clasele 20 și 25

Fișa acestui sistem nu declară valoare de izolare acustică.

Descarcă fișa tehnicăFișă tehnică oficială CORTIZO, în engleză – PDF · 233 KBBI-FOLD PLUS DOOR

Valorile de transmitanță termică publicate de CORTIZO sunt valori minime ale sistemului, condiționate de tipologie, de dimensiunile tâmplăriei și de pachetul de geam. Valoarea reală a unui ansamblu se stabilește prin calcul, pe configurația efectiv comandată.

De la sistem la tâmplărie

Ce facem noi cu acest sistem

Alegerea configurației

Sistemul oferă un interval; proiectul cere o valoare. Stabilim varianta, pachetul de geam și tipologia pornind de la cerințele reale ale clădirii, nu de la maximul din fișă.

Calcul pe ansamblul real

Transmitanța unei ferestre depinde de raportul dintre ramă și geam. O calculăm pe dimensiunile efective ale golurilor, nu pe epruveta de laborator.

Producție proprie

Debitare, prelucrare, asamblare și vitrare în atelierul nostru din Baia Mare, pe profil CORTIZO original și cu feronerie omologată pentru sistem.

Montaj și recepție

Montăm cu echipe proprii, inclusiv în afara țării, și predăm lucrarea cu documentele ei. Garanția este cea publicată pe pagina noastră de garanții.

Următorul pas

Vrei Uși armonică pe proiectul tău?

Trimite-ne tabloul de tâmplărie sau planurile. Revenim cu varianta potrivită din familie, cu calculul termic pe golurile reale și cu prețul.

Solicită oferta
